1700V/34mm IGBT模块驱动

IGBT驱动 DI28-17-E-2

产品类别:1700V/34mm IGBT模块驱动
点击数:91

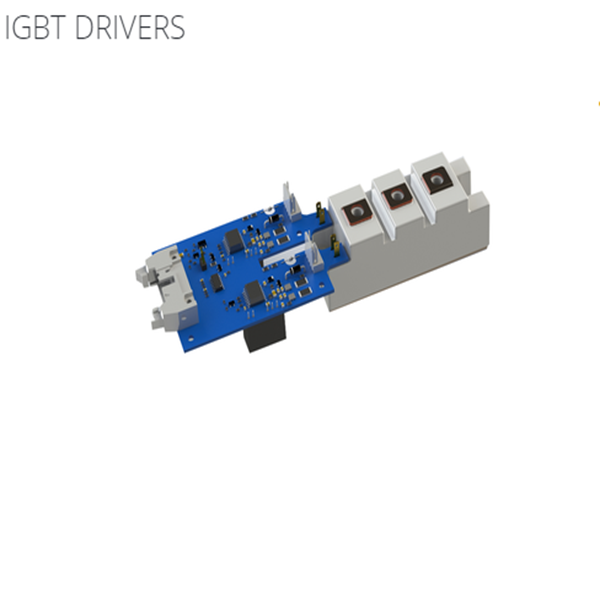

IGBT DRIVER DI28-17-E-2

IGBT Drivers

VCES [V]: 1700
Visol [V]: 4000
Iout [A]: 8
QG [uC]: 5600
Channels: 2
Top [°С]: -40..+85
双通道即插即用IGBT驱动器,专为电压高达1700V的34毫米IGBT模块设计。

应用

太阳能和风能转换器

不间断电源(UPS)

电力运输

变频器

有源整流器

附加信息

DI28-17-E-1是一种双通道即插即用IGBT驱动器,其基板宽度为62 mm(MIAA),电压等级高达1700 V。即插即用驱动器的优点是,它们可以现成使用,不需要任何转换板。
最大驱动脉冲电流为+/-8А。逻辑接口电平的栅极输出电压为+15/-8V。4 kVАС的绝缘试验电压。
驱动器可在-40至+85°C的较宽温度范围内工作。
由于经过深思熟虑的设计,它的紧凑尺寸为105х60х26 mm。
驱动器可以通过焊接到模块的控制引脚或有线连接连接到IGBT模块。
该驱动器有两种工作模式:直接控制模式允许您控制IGBT模块的一个开关,而不管另一个开关的状态如何;而半桥模式可防止IGBT模块的两个开关同时打开。
该驱动器提供晶体管短路保护,并具有软IGBT关断功能,保护晶体管不受破坏。驱动器也有欠压保护。
使用来自IGBT模块制造商的驱动程序保证了最佳兼容性,同时考虑到了这些IGBT的具体特性,并节省了选择合适驱动程序的时间,而批量生产的驱动器的成本远低于专有驱动器。
此外,根据客户的要求,质子电工为定制IGBT驱动器提供了充足的机会:
能够改变输入接口和引脚配置
可根据客户的操作模式选择和安装栅极电阻器
并行模块驱动程序设计
为客户的转换器设计自定义形状因子
客户操作模式的驱动程序设置
设计适配器/接口板
如需技术咨询或购买DI28-17-E-1驱动程序,请联系我们的销售部门。
